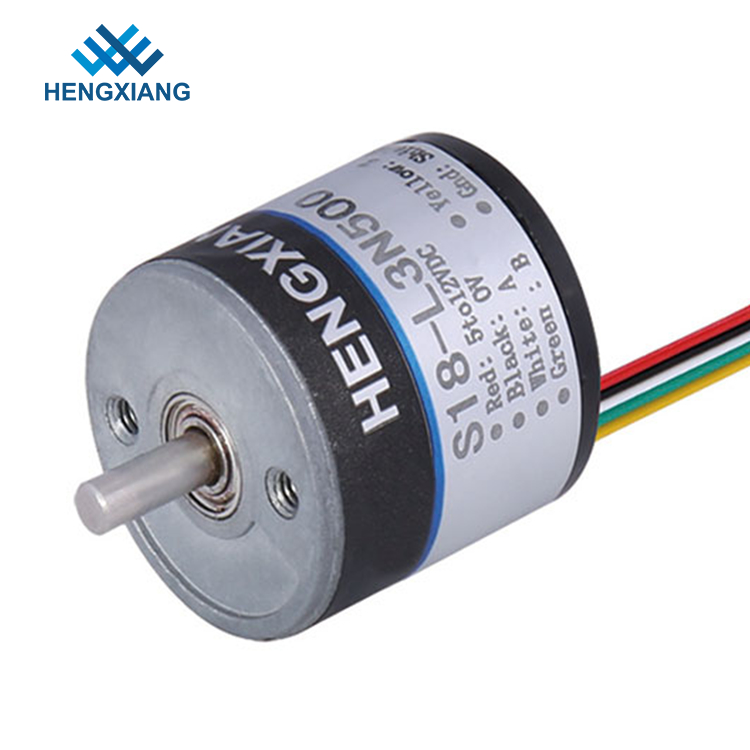

Εξωτερική διάμετρος 18mm στερεός άξονας 2.5mm μικροσκοπική περιστροφική φάση 360 κωδικοποιητών ABZ ψήφισμα
Θέματα που χρειάζονται την προσοχή
1. Πρέπει να επιλέξει την τάση παροχής ηλεκτρικού ρεύματος: DC5V ή DC8-30V
2. Πρέπει να επιλέξετε τον πρότυπο αριθμό πιάτων άνοιξη φύλλων εάν επιλέγετε τον κοίλο κωδικοποιητή άξονων
3. Παρακαλώ συμβουλεψτε την ταχύτητα μηχανών (περιστροφή/λεπτό) που χρησιμοποιείτε πραγματικά
4. Εάν έχετε οποιεσδήποτε άλλεσδήποτε απαιτήσεις, παρακαλώ παρέχετε τις παραμέτρους λεπτομέρειας
Τα σημεία πώλησής μας
S18 επαυξητικός πίνακας παραμέτρου κωδικοποιητών
Εμπορικό σήμα | HENGXIANG |
Εξωτερικές διαστάσεις | Εξωτερική διάμετρος: 18mm |
Πάχος: 18mm | |
Στερεά διάμετρος άξονων: ⌀2.5mm | |
Ψήφισμα | 36 50 60 100 200 250 256 360 400 500 512 720 800 1000 1024 1440 1600 |
Φάση παραγωγής | Συγχρονίστε το Α, Β, Ζ |
Παρέχετε την τάση | DC5V DC8-30V |
Τύπος εξόδου | Καλώδιο έξω από την πλευρά |
Καλώδιο έξω από την πλάτη | |
Τρόπος παραγωγής | Παραγωγή ανοικτών κυκλωμάτων συλλεκτών (NPN &PNP) |
Περιβαλλοντική θερμοκρασία | Λειτουργούσα θερμοκρασία: -20~+80° (μη πάγωμα) |
Θερμοκρασία αποθήκευσης: -25~+85° (μη πάγωμα) | |
Περιβαλλοντική ανθρωπότητα | Λειτουργία και αποθήκευση: 35~85%RH (non-condensing) |
Τοπ συχνότητα απάντησης | 100kHz Max |
Δόνηση (υπομείνετε) | Εύρος 0.75mm, 10-50Hz, 1 ώρα για την κατεύθυνση X/Y/Z χωριστά |
Κλονισμός (υπομείνετε) | 49/m/s2, τρεις φορές για το Χ, Υ, κατεύθυνση Ζ χωριστά |
Υλικό άξονων | ανοξείδωτο 304 |
Μήκος καλωδίων | 150mm |
Shell | κράμα αργιλίου |
Συσκευασία | Κιβώτιο χαρτοκιβωτίων |
Καθαρό βάρος | Περίπου 20g (με τη συσκευασία) |
Πιστοποίηση | CE |
Κατάλογος κωδικοποιητών
Εάν έχετε επιλέξει ήδη το πρότυπο κωδικοποιητών πρόκειται να διατάξετε, παρακαλώ στείλετε μήνυμα με το ηλεκτρονικό ταχυδρομείο μας άμεσα ή το υπηρεσία online επαφών για να πάρετε αυτή τη στιγμή τον πιό πρόσφατο κατάλογο.
Αλλά εάν είστε έχει ακόμα οποιεσδήποτε αμφιβολίες για την επιλογή ενός σωστού πρότυπου αριθμού κωδικοποιητών, είστε επίσης ελεύθεροι να μας έρθετε σε επαφή με για να πάρετε το σχετικό κατάλογο.
Ημερομηνία παραγωγής
3-5 εργάσιμες ημέρες για το δείγμα μετά από το σύνολο που πληρώνεται
7-15 ημέρες για τη μαζική παραγωγή μετά από το σύνολο που πληρώνεται
Μέθοδος λειτουργίας κωδικοποιητών
οι oday πιό επαυξητικοί κωδικοποιητές έχουν έναν αντιφατικό (HTL) ή ο οδηγός παραγωγής RS422 (TTL), αυτοί έχει αντικαταστήσει των περισσότερων από τα παλαιότερα κυκλώματα παραγωγής όπως τον ανοικτό συλλέκτη NPN, ανοικτός συλλέκτης PNP, παραγωγή τάσης.
Τα αντιφατικά κυκλώματα (HTL), επίσης γνωστά ως τοτέμ Πολωνός, παρέχουν ένα επίπεδο σημάτων που αντιστοιχεί στην εφαρμοσμένη τάση ανεφοδιασμού. Η τάση ανεφοδιασμού κυμαίνεται χαρακτηριστικά από 8 έως 30 VDC.
Με τις κατάλληλες συνδέσεις που μπορείτε να χρησιμοποιήσετε την αντιφατική διεπαφή για να αντικαταστήσετε τα αληθινά ανοικτά κυκλώματα συλλεκτών με τη χρησιμοποίηση μιας εξωτερικής διόδου που συνδέεται με τέτοιο τρόπο ώστε για να περιορίσει την κατεύθυνση του ρεύματος για τα κυκλώματα RS422 (TTL) παρέχετε ένα σταθερό επίπεδο σημάτων 5 Β που δεν εξαρτάται από την τάση ανεφοδιασμού. Δύο σειρές τάσης ανεφοδιασμού μπορούν να επιλεχτούν: Από 4,75 έως 5,5 VDC (μπορεί να χρησιμοποιηθεί για να αντικαταστήσει τους ανοικτούς οδηγούς παραγωγής συλλεκτών) ή από 8 έως 30 VDC. Η χρησιμοποίηση του διαφορικού κάνει σήμα ότι η παραγωγή συμμορφώνεται πλήρως στα πρότυπα RS422.
Τα διαφορικά αποτελέσματα έχουν την ικανότητα απάντησης υψηλότερης συχνότητας και την καλύτερη ασυλία θορύβου. Για να εξασφαλίσει αυτό ο δέκτης πρέπει επίσης να είναι ένα διαφορικό.
Αντικατάσταση των παλαιότερων οδηγών παραγωγής
