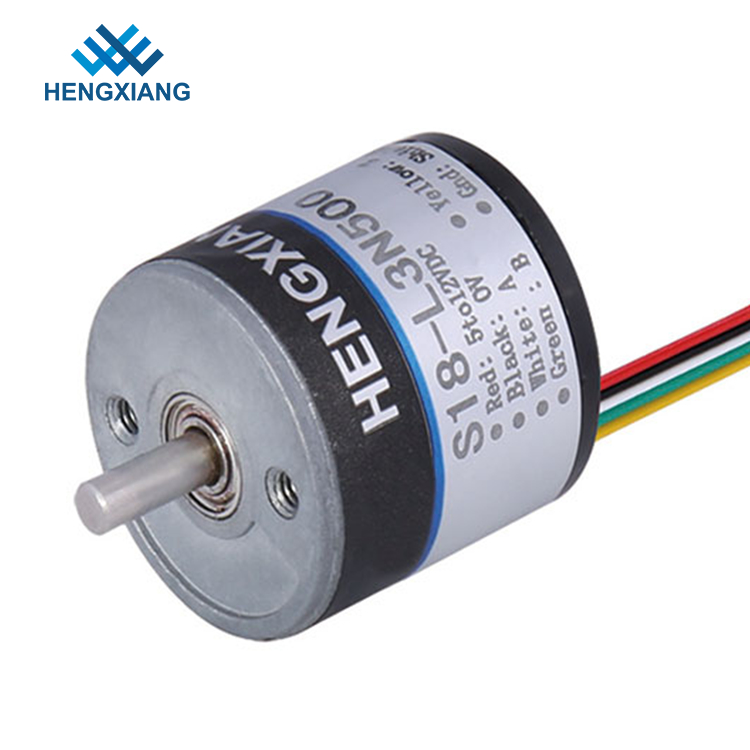

1600 Resolution S18 Miniature Rotary Encoder AB Phase NPN Output For Subminiature Motor

1600 μικροσκοπική περιστροφική παραγωγή φάσης NPN κωδικοποιητών αβ ψηφίσματος S18 για τη Subminiature μηχανή

  • Υψηλό φως

    μικροσκοπικός οπτικός κωδικοποιητής

    ,

    απλός περιστροφικός κωδικοποιητής

  • Εξωτερική διάμετρος
    18mm
  • Πάχος
    18mm
  • Στερεά διάμετρος άξονων
    2.5mm
  • Φάση παραγωγής
    Συγχρονίστε το Α, Β, Ζ
  • Τάση ανεφοδιασμού
    DC5V DC8-30V
  • Άξονα υλικό
    304 από ανοξείδωτο χάλυβα
  • Τρόπος παραγωγής
    Παραγωγή ανοικτών κυκλωμάτων συλλεκτών (NPN &PNP)
  • Καθαρό βάρος
    Περίπου 20g (με τη συσκευασία)
  • Τόπος καταγωγής
    Σαγκάη, Κίνα
  • Μάρκα
    HENGXIANG
  • Πιστοποίηση
    CE,ISO9001
  • Αριθμό μοντέλου
    S18 μίνι περιστροφικός κωδικοποιητής
  • Ποσότητα παραγγελίας min
    1pcs κωδικοποιητής για να αρχίσει τη διαταγή
  • Τιμή
    negotiable
  • Συσκευασία λεπτομέρειες
    κάθε 1 κομμάτι συσκευάστηκε στο ενιαίο κιβώτιο χαρτοκιβωτίων
  • Χρόνος παράδοσης
    3-5 εργάσιμες ημέρες για τη διαταγή δειγμάτων, 7-15 εργάσιμες ημέρες για τη μαζική διαταγή
  • Όροι πληρωμής
    D/A, D/P, T/T, Western Union, πιστωτική κάρτα, κύρια κάρτα, Paypal, κ.λπ.
  • Δυνατότητα προσφοράς
    100K κομμάτια το χρόνο

1600 μικροσκοπική περιστροφική παραγωγή φάσης NPN κωδικοποιητών αβ ψηφίσματος S18 για τη Subminiature μηχανή

S18 μικροσκοπική περιστροφική παραγωγή 1600 μίνι άξονας 2.5mm φάσης NPN κωδικοποιητών αβ μεγέθους ψηφίσματος για τη subminiature μηχανή



Πληροφορίες βάσης προϊόντων του μίνι κωδικοποιητή S18

Πάχος του σώματος 18mm κωδικοποιητών

Στερεά διάμετρος 2.5mm άξονων, με τη μορφή Δ

Μήκος 7mm άξονων

Διάμετρος size12mm εγκατάστασης

Τάση 5V ή 8-30V παροχής ηλεκτρικού ρεύματος

Σήμα παραγωγής κυκλωμάτων: NPN&PNP

Αντίληψη βασική: φωτοηλεκτρικός

Σφυγμός ανά στροφή: 250ppr-1600ppr

Ανώτατη ταχύτητα 5000rpm μηχανών

Βαθμός IP50 επιπέδων προστασίας

Έξοδος καλωδίων κορδελλών



Προδιαγραφές λεπτομέρειας

Εμπορικό σήμα HENGXIANG
Εξωτερικές διαστάσεις Εξωτερική διάμετρος: 18mm
Πάχος: 18mm
Στερεά διάμετρος άξονων: ⌀2.5mm
Ψήφισμα 36 50 60 100 200 250 256 360 400 500 512 720 800 1000 1024 1440 1600
Φάση παραγωγής Συγχρονίστε το Α, Β, Ζ
Παρέχετε την τάση DC5V DC8-30V
Τύπος εξόδου Καλώδιο έξω από την πλευρά
Καλώδιο έξω από την πλάτη
Τρόπος παραγωγής Παραγωγή ανοικτών κυκλωμάτων συλλεκτών (NPN &PNP)
Περιβαλλοντική θερμοκρασία Λειτουργούσα θερμοκρασία: -20~+80° (μη πάγωμα)
  Θερμοκρασία αποθήκευσης: -25~+85° (μη πάγωμα)
Περιβαλλοντική ανθρωπότητα Λειτουργία και αποθήκευση: 35~85%RH (non-condensing)
Τοπ συχνότητα απάντησης 100kHz Max
Τοπ περιστροφή 5000rpm
Βαθμός προστασίας IP50
Ρεύμα κατανάλωσης 50mA Max
Χρόνος πτώσης ανόδου 100nsec Max
Φορτίο άξονων Radiel: 2N Αξονικός: 2N
Δόνηση (υπομείνετε) Εύρος 0.75mm, 10-50Hz, 1 ώρα για την κατεύθυνση X/Y/Z χωριστά
Κλονισμός (υπομείνετε) 49/m/s2, τρεις φορές για το Χ, Υ, κατεύθυνση Ζ χωριστά
Υλικό άξονων ανοξείδωτο 304
Μήκος καλωδίων 150mm



1600 μικροσκοπική περιστροφική παραγωγή φάσης NPN κωδικοποιητών αβ ψηφίσματος S18 για τη Subminiature μηχανή 0



Αρχή του κωδικοποιητή

Ο μηχανικός βαθμός είναι η πραγματική περιστροφή του άξονα στους βαθμούς. Ο ηλεκτρικός βαθμός χρησιμοποιείται για τα ηλεκτρικά σήματα. Ο απαραίτητος χρόνος για την ολοκλήρωση μιας εναλλασσόμενης τάσης/του τρέχοντος κύκλου ορίζεται ως 360 ηλεκτρικοί βαθμοί (el°). Για τους επαυξητικούς κωδικοποιητές, ένας κύκλος είναι ίσος με έναν πλήρη σφυγμό. Με ένα δεδομένο PPR ο ηλεκτρικός βαθμός μπορεί να μετατραπεί στο μηχανικό βαθμό για οποιοδήποτε επαυξητικό κωδικοποιητή.



Κάθε 90 el° τα επαυξητικά αποτελέσματα κωδικοποιητών μια αυξανόμενη ή μειωμένη άκρη στην παραγωγή «Α» ή «Β» που μπορεί να ερμηνευθεί ως αρίθμηση. Εάν τα αποτελέσματα 1000 PPR κωδικοποιητών, ένας μετρητής μπορούν να ερμηνεύσουν 4000 αριθμήσεις (4 αριθμήσεις κάθε σφυγμός).



Συσκευασία

Κάθε ενιαίος κωδικοποιητής συσκευάζεται σε ένα ενιαίο ασφαλές χαρτοκιβώτιο με την προστασία της φυσαλίδας.

Κατόπιν όλοι οι κωδικοποιητές θα τεθούν σε ένα μεγαλύτερο χαρτοκιβώτιο για να προετοιμάσουν την αποστολή.



Περίπου το εργοστάσιό μας

  • Εμπορικό σήμα του κωδικοποιητή «HENGXIANG»
  • Έχει ISO9001: 2000 πιστοποιητικό ποιοτικών συστημάτων διαχείρισης και πιστοποίηση CE
  • Διπλώματα ευρεσιτεχνίας πέντε εφευρέσεων και διπλώματα ευρεσιτεχνίας πέντε προτύπων χρήσης
  • Περασμένη Σαγκάη νέα και πρόγραμμα μετασχηματισμού επιτευγμάτων υψηλής τεχνολογίας.
  • Ο στόχος μας: Απαίτηση, δημιουργία της κοινωνικής αξίας, εξυπηρέτηση των πελατών προσεκτικά και επίτευξη του πελάτη συνεδρίασης win-win.
  • Τοποθετημένος στην πόλη της Σαγκάη
  • 20-30 έμπειροι εργαζόμενοι



Ερώτηση για τους κωδικοποιητές ή το εργοστάσιό μας πρίν διατάζει

Q: Πού είναι το εργοστάσιό σας;

Α: Το εργοστάσιό μας βρίσκεται στην πόλη της Σαγκάη.

Q: Μπορώ να πληρώσω μια επίσκεψη στο εργοστάσιό σας;

Α: Ναι, εσείς καλωσορίζουμε για να επισκεφτούμε το εργοστάσιό μας ανά πάσα στιγμή εάν κατάλληλος.

Q: Πόσο καιρό είναι η παράδοσή σας χρόνος;

Α: Συνήθως 3 εργάσιμες ημέρες για το δείγμα, 7-15 ημέρες για τη μαζική παραγωγή,

Η ημερομηνία παραγωγής είναι σύμφωνα με την ποσότητα διαταγής.

Q: Ποιο είναι το υψηλότερο ψήφισμα των προϊόντων κωδικοποιητών σας;

Α: Το υψηλότερο ψήφισμα είναι 80000ppr, μπορείτε να μας στείλετε μήνυμα με το ηλεκτρονικό ταχυδρομείο για περισσότερες πληροφορίες.

Q: Μπορεί ο κωδικοποιητής σας να προσαρμοστεί;

Α: Ναι, ο κωδικοποιητής μας μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις σας,

Q: Εξετάζετε το προϊόν κωδικοποιητών σας πριν από την αποστολή;

Α: Ναι, δοκιμή 100% και εξετάζουμε κάθε κομμάτι πρίν στέλνουμε για να το σιγουρευτούμε εργασία καλά για τη συσκευή σας.
