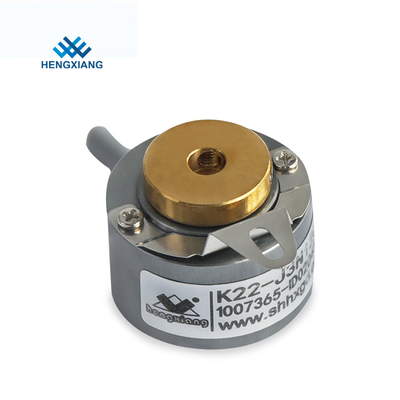

18 χιλιοστάτύπος εξόδου NPN 360ppr άξονας 8mm περιστροφικός Χαμηλό κόστος
1. Χαρακτηριστικό γνώρισμα: Μίνι αυξητικός κωδικοποιητής, κοίλος άξονας, εύκολος στην εγκατάσταση
2. Εφαρμογή: Υπομινιατούρα κινητήρα, μικρό όργανο για έλεγχο αυτοματισμού.
3. Σημαντικές παράμετροι: 18mm εξωτερικό διάμετρο, πάχος 15,3mm, κοίλος/τυφλός άξονας 2,5mm, μέγιστη ανάλυση 1600 ppr, τάση τροφοδοσίας DC5V;DC8-30V, βαθμός προστασίας IP50, μήκος καλωδίου 150mm
Είδη
|
Βασικές παράμετροι
|
Μάρκα
|
HENGXIANG
|
Τύπος κωδικοποιητή
|
Αυξητικός κωδικοποιητής
|
ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ
|
18 χιλιοστά
|
Πάχος
|
15,3 χλστ
|
Διάσταση εγκατάστασης
|
R11mm, πλάκα ελατηρίου 18T22
|
Διάμετρος κοίλου άξονα
|
2,5 χλστ
|
Ανάλυση
|
250;256;360;400;500;512;720;800;1000;1024;1440;1600
|
Φάση εξόδου
|
Φάση Α,Β,Ζ
|
Τάση τροφοδοσίας
|
DC5V ;DC8-30V
|
Τύπος εξόδου
|
Καλώδιο έξω από το πλάι
|
Το καλώδιο βγαίνει από πίσω
|
|
Λειτουργία εξόδου
|
Έξοδος ανοιχτού κυκλώματος συλλέκτη (NPN & PNP)
|
Βαθμός προστασίας
|
IP50
|
Μήκος καλωδίου
|
1M (το μήκος καλωδίου θα μπορούσε να προστεθεί κατάλληλα από
|
απαιτείται, αλλά χρειάζεται πληρωμή μεμονωμένα)
|
|
Ρεύμα κατανάλωσης
|
50mA ΜΕΓ
|
Κορυφαία συχνότητα απόκρισης
|
100KHZ
|
Ώρα ανόδου/ πτώσης
|
100 sec Μέγ
|
ροπή εκκίνησης
|
λιγότερο από 5x 10-4 Nm
|
Intertia στιγμή
|
λιγότερο από 0,3x 10-6kg.m2
|
Φορτίο άξονα
|
Radial 2N;Αξονική 2Ν
|
Top REV
|
3000rpm
|
Θερμοκρασία περιβάλλοντος
|
Λειτουργία: -10 ~ + 70 ° · Αποθήκευση: - 15 ~ + 75 °
|
Υγρασία περιβάλλοντος
|
Λειτουργία και αποθήκευση: 35-85% RH (χωρίς συμπύκνωση)
|
Δόνηση (αντοχή)
|
Πλάτος 0,75 mm, 10-50 Hz, 1 ώρες για τρεις άξονες ξεχωριστά
|
Κάλτσα (αντέχει)
|
49m/s2, τρεις φορές για κατεύθυνση X,Y,Z ξεχωριστά
|
Υλικό άξονα
|
Ανοξείδωτο ατσάλι
|
Υλικό κελύφους
|
κράμα αλουμινίου
|
Μήκος καλωδίου
|
150 mm
|
Πιστοποίηση
|
CE
|
πακέτο
|
Κουτί από χαρτόνι
|
Καθαρό βάρος
|
Περίπου 20 γρ (με τη συσκευασία)
|
