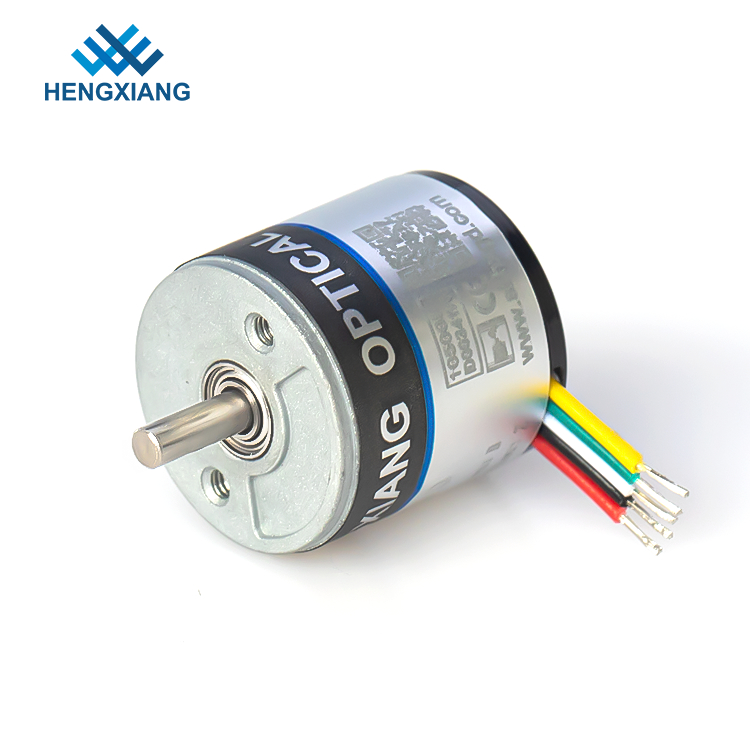

NPN εξωτερική διάμετρος 18mm μίνι περιστροφικός κωδικοποιητής στερεός άξονας 2,5mm 60ppr 3,3Vdc

NPN εξωτερική διάμετρος 18mm μίνι περιστροφικός κωδικοποιητής στερεός άξονας 2,5mm 60ppr 3,3Vdc

1, Αρχή λειτουργίας:

Μέσω ενός κεντρικού άξονα του δίσκου του φωτοηλεκτρικού κώδικα, ο οποίος έχει έναν δακτύλιο, σκοτεινή επιγραφή, διαβάζονται συσκευές εκπομπής και λήψης φωτοηλεκτρικών, για τη λήψη τεσσάρων ομάδων σημάτων ημιτονοειδών κυμάτων συνδυασμένων σε A, B, C, D, κάθε διαφορά ημιτονοειδούς κύματος διαφορά φάσης 90 μοιρών (σε σχέση με ένα περιφερειακό κύμα για 360 μοίρες), το αντίστροφο σήμα C, D, που υπερτίθεται στις δύο φάσεις Α, Β, μπορεί να ενισχύσει τη σταθερότητα του σήματος.η άλλη κάθε στροφή εξάγει έναν παλμό φάσης Ζ για να αντιπροσωπεύει τη θέση αναφοράς μηδενικής θέσης.

Δεδομένου ότι η διαφορά φάσης μεταξύ Α και Β είναι 90 μοίρες, είναι δυνατόν να διακρίνουμε την εμπρός και την αντίστροφη περιστροφή του κωδικοποιητή συγκρίνοντας εάν η φάση Α είναι μπροστά ή η φάση Β είναι μπροστά και η θέση μηδενικής αναφοράς του κωδικοποιητή μπορεί να είναι που προκύπτει από τον μηδενικό παλμό.

1. Χαρακτηριστικό γνώρισμα: Μίνι αυξητικός κωδικοποιητής, κοίλος άξονας, εύκολος στην εγκατάσταση

2. Εφαρμογή: Υπομινιατούρα κινητήρα, μικρό όργανο για έλεγχο αυτοματισμού.

3. Σημαντικές παράμετροι: 18mm εξωτερικό διάμετρο, πάχος 15,3mm, κοίλος/τυφλός άξονας 2,5mm, μέγιστη ανάλυση 1600 ppr, τάση τροφοδοσίας DC5V;DC8-30V, βαθμός προστασίας IP50, μήκος καλωδίου 150mm
