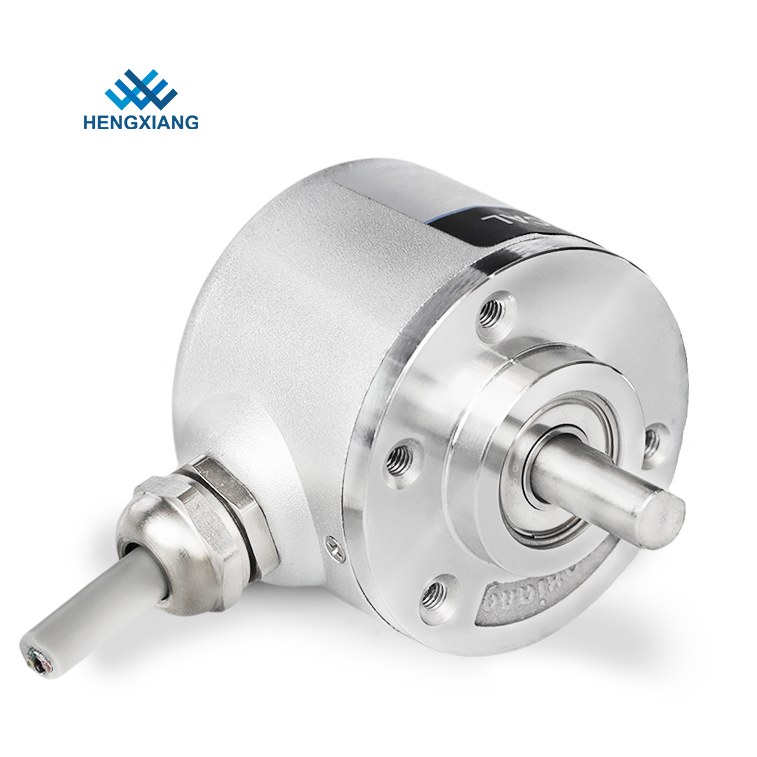

E40S6-1024-3-T-24 S38 περιστροφικός κωδικοποιητής σερβοκινητήρα άξονα 6mm 1024ppr
Κάποιος Σχετικός αριθμός μοντέλου κωδικοποιητή S38
S38-T6C16384 DC5V
S38-T3N1024 DC5-30V
S38-T3F360 DC12V
S38-T3V512 DC24V
S38-T6E10000C2 DC8-30V
S38-T6C1200 DC5V
S38-T3N2500C20 DC5-12V
S38-T3V4096 DC12-24V
S38-T3F5000 DC8-12V
S38-T6E800 DC24V
S38-T6C900C3 DC5V
S38-T6C16384 DC4,5V
ΗΜΕΡΟΜΗΝΙΑ ΠΑΡΑΓΩΓΗΣ
1. για 1-10 δείγματα: 3-5 εργάσιμες ημέρες
2. για μαζική παραγωγή 20-50: 7-10 εργάσιμες ημέρες
3. για πάνω από 100 τμχ, η παραγωγή θα συζητηθεί με τους πελάτες και θα αποσταλεί στην ώρα τους
Προδιαγραφή βάσης προϊόντος
ΕΙΔΟΣ | ΠΑΡΑΜΕΤΡΟΙ |
Μάρκα | HENGXIANG |
Τύπος κωδικοποιητή | Αυξητικός κωδικοποιητής |
ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ | 38 χιλιοστά |
Πάχος | 28 mm |
Λειτουργία εξόδου | NPN&PNP |
Έξοδος τάσης | |
Έξοδος push-pull | |
Διαφορά εξόδου (TTL, HTL, RS422) | |
Φάση εξόδου | Φάση A,B,Z,A-,B-,Z- |
Τύπος εξόδου | Καλώδιο έξω από το πλάι και πίσω |
Βαθμός προστασίας | IP50 & IP65 |
Μήκος καλωδίου | 1000mm |
πακέτο | Κουτί από χαρτόνι |
Καθαρό βάρος | Περίπου 120 γρ (με τη συσκευασία) |
Πιστοποίηση | CE/ISO9001 |
Ρεύμα κατανάλωσης | 100mA ΜΕΓ |
Κορυφαία συχνότητα απόκρισης | 300KHZ |
Επιτρεπόμενος κυματισμός | ≤3%rms |
Τάση Φορτίου | ≤DC30V |
ροπή εκκίνησης | λιγότερο από 4,4Χ10-3 Nm |
Intertia στιγμή | λιγότερο από 1,5x 10-6kg.m2 |
Φορτίο άξονα | Radial 40N;Αξονική 20Ν |
Τεχνική Θεωρία
Σήμερα οι περισσότεροι επαυξητικοί κωδικοποιητές διαθέτουν πρόγραμμα οδήγησης εξόδου Push-Pull (HTL) ή RS422 (TTL), που έχουν αντικαταστήσει τα περισσότερα από τα παλαιότερα κυκλώματα εξόδου όπως Open Collector NPN, Open Collector PNP, Voltage Output.
Τα κυκλώματα Push-Pull (HTL), γνωστά και ως Totem Pole, παρέχουν ένα επίπεδο σήματος που αντιστοιχεί στην εφαρμοζόμενη τάση τροφοδοσίας.Η τάση τροφοδοσίας κυμαίνεται τυπικά από 8 έως 30 VDC.
Με τις κατάλληλες συνδέσεις, μπορείτε να χρησιμοποιήσετε τη διεπαφή Push Pull για να αντικαταστήσετε τα αληθινά ανοιχτά κυκλώματα συλλέκτη χρησιμοποιώντας μια εξωτερική δίοδο συνδεδεμένη με τρόπο που να περιορίζει την κατεύθυνση του ρεύματος για τα κυκλώματα RS422 (TTL) που παρέχουν σταθερή στάθμη σήματος 5 V που δεν εξαρτάται από την τάση τροφοδοσίας.Μπορούν να επιλεγούν δύο εύρη τάσης τροφοδοσίας: Από 4,75 έως 5,5 VDC (μπορεί να χρησιμοποιηθεί για την αντικατάσταση οδηγών εξόδου ανοιχτού συλλέκτη) ή από 8 έως 30 VDC.Χρησιμοποιώντας διαφορικά σήματα, η έξοδος συμμορφώνεται πλήρως με το πρότυπο RS422.
Οι διαφορικές έξοδοι έχουν την υψηλότερη ικανότητα απόκρισης συχνότητας και την καλύτερη προστασία από το θόρυβο.Για να διασφαλιστεί αυτό, ο δέκτης θα πρέπει επίσης να είναι διαφορικός.
Αντικατάσταση παλαιότερων προγραμμάτων οδήγησης εξόδου
Θέματα που χρήζουν προσοχής
1. Πρέπει να επιλέξετε την τάση τροφοδοσίας: DC5V ή DC8-30V
2. Πρέπει να επιλέξετε τον αριθμό μοντέλου πλάκας φύλλου ελατηρίου εάν επιλέξετε κωδικοποιητή κοίλου άξονα
3. Ενημερώστε την ταχύτητα του κινητήρα (RPM) που χρησιμοποιείτε πραγματικά
4. Εάν έχετε άλλες απαιτήσεις, δώστε παραμέτρους λεπτομέρειας
Αποστολή
1. Τα αγαθά μπορούν να αποσταλούν μέσω TNT, FedEx, UPS, DHL, EMS κ.λπ.
2. Θα μπορούσατε να επιλέξετε το express σύμφωνα με τις απαιτήσεις σας εάν είναι συλλέκτης φορτίου
3. Εάν δεν έχετε λογαριασμό ταχυμεταφοράς, θα ελέγξουμε και θα σας βρούμε το φθηνότερο και ασφαλές εξπρές.
4. Το εργοστάσιό μας έχει 30% έκπτωση με τις περισσότερες εταιρείες ταχυμεταφορών, έτσι η τιμή θα μπορούσε να είναι όσο το δυνατόν φθηνότερη.
Πακέτο
Κάθε μεμονωμένος κωδικοποιητής είναι συσκευασμένος σε ένα ενιαίο ασφαλές χαρτοκιβώτιο με προστατευτική φυσαλίδα.
Στη συνέχεια, όλοι οι κωδικοποιητές θα τοποθετηθούν σε ένα μεγαλύτερο χαρτοκιβώτιο για την προετοιμασία της αποστολής.
