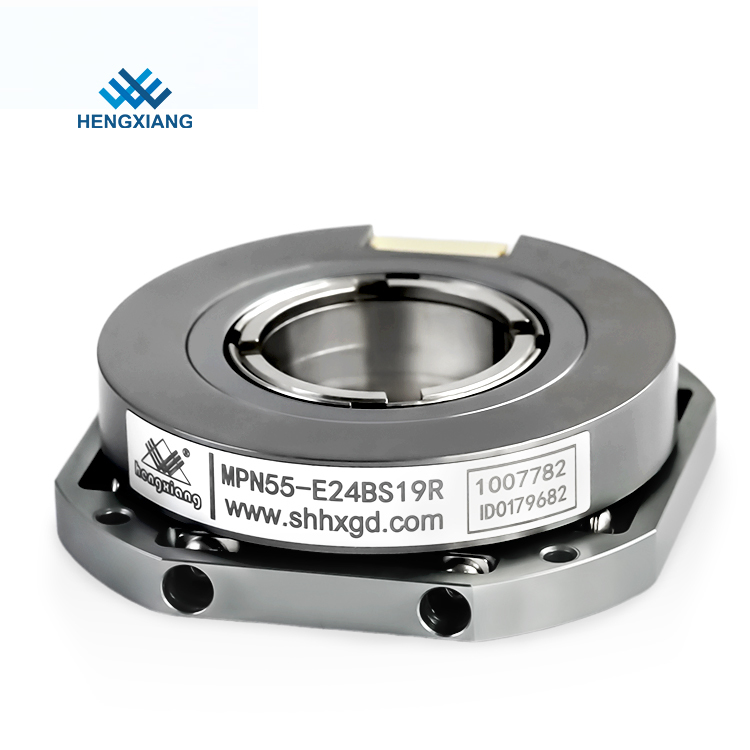

16bits 32bits πολλαπλών περιστροφών περιστροφική φλάντζα κωδικοποιητής απολύτου ρομπότ SSI 15mm κοίλος MPN55
Απόλυτος κωδικοποιητής:
Ο απόλυτος κωδικοποιητής είναι ο αισθητήρας που εξάγει απευθείας ψηφιακό, υπάρχουν αρκετοί ομόκεντροι δίσκοι κωδικών κατά μήκος της ακτινικής κατεύθυνσης στον κυκλικό δίσκο κώδικα του, υπάρχουν ημιδιαφανείς και μη ημιδιαφανείς τομείς σε κάθε κανάλι που αποτελούνται μεταξύ τους, τα δέντρα τομέων των παρακείμενων καναλιών κώδικα είναι διπλή σχέση, ο αριθμός των καναλιών κώδικα στον δίσκο κώδικα είναι ο αριθμός των bit του δυαδικού ψηφιακού του, στη μία πλευρά του δίσκου κώδικα είναι η πηγή φωτός.
1. Χαρακτηριστικό:Φλάντζακωδικοποιητής, απόλυτος τύπος,πολλαπλή στροφή,κοίλος άξονας, κωδικοποιητής SSI,
Κινέζος προμηθευτής κωδικοποιητή υψηλής ποιότητας στη Σαγκάη.
2. Εφαρμογή:Servo μοτέρ,ρομπότ και άλλους βιομηχανικούς αυτοματισμούς.
3. Σημαντικές παράμετροι:
|
Είδη
|
Βασικές παράμετροι
|
|
Μάρκα
|
Hengxiang
|
|
Τύπος κωδικοποιητή
|
Απόλυτος κωδικοποιητής
|
|
ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ
|
55mm (Φλάντζα τοποθέτησης 65mm)
|
|
Πάχος
|
15 mm
|
|
Τύπος κοίλου άξονα
|
Μέσα από τρύπα
|
|
Διάμετρος κοίλου άξονα
|
14 χιλιοστά;15mm;19 χιλιοστά;20 χιλιοστά;24 χιλιοστά
|
|
Ανάλυση
|
μονή στροφή: 17 bit, 19 bit, 20 bit, 22 bit, 24 bit
|
|
πολλαπλή στροφή: 1716=17+16bit, 1916=19+16bit,
|
|
2016=20+16bit, 2216=22+16bit,2416=24+16bit
|
|
Διεπαφή
|
E=SM08B-GHS-TB ；J=ακτινικό καλώδιο
|
|
Επικοινωνία
|
B=BISS-C;S=SSI
|
|
Ηλεκτρική σύνδεση
|
R=RS-485
|
|
Λειτουργία εξόδου
|
M=πολλαπλή στροφή
|
|
S=μονόστροφη
|
|
Αρχή σάρωσης
|
Κωδικός ανακλαστικής σχάρας
|
|
Ακρίβεια
|
±80"
|
|
Ταχύτητα απόκρισης
|
Κανονική δράση: 6000min-1
|
|
Θόρυβος σήματος θέσης RMS
|
±2@18 bit/r
|
|
Συχνότητα ρολογιού επικοινωνίας
|
≤10MHz(BISS) ή ≤ 5MHz(SSI)
|
|
Ωρα έναρξης
|
τυπική τιμή: 13ms
|
|
Περίοδος δειγματοληψίας απόλυτης θέσης
|
≤75 ns
|
|
Επιτρεπόμενη ταχύτητα
|
≤32200 r/min (περιορίζεται από το μηχανικό όριο ταχύτητας)
|
|
Καλώδιο
|
Διαφορικό συνεστραμμένο καλώδιο
|
|
Μήκος καλωδίου
|
200mm-10000mm
|
|
Μηχανική Σύνδεση
|
Με ρουλεμάν & κυκλικό άξονα ασφάλισης
|
|
Ροπή εκκίνησης
|
λιγότερο από 9,8×10-3 Nm
|
|
Αδρανειακή ροπή
|
λιγότερο από 6,5×10-6 kg.m2
|
|
Φορτίο άξονα
|
Radial 30N;Αξονική 20Ν
|
|
Ταχύτητα περιστροφής
|
≤6000 σ.α.λ
|
|
Υλικό κελύφους
|
Αλουμίνιο
|
|
Θερμοκρασία περιβάλλοντος
|
Λειτουργία: -20~+95℃;Αποθήκευση: -25~+100℃
|
|
Υγρασία περιβάλλοντος
|
Λειτουργία και αποθήκευση: 35~85%RH (Μη συμπύκνωση)
|
|
Δόνηση
|
Πλάτος 1,52mm, 5~55HZ,2h για κατεύθυνση X,Y,Z ξεχωριστά
|
|
Αποπληξία
|
980m/s2 11ms, τρεις φορές για κατεύθυνση X,Y,Z ξεχωριστά
|
|
ΠΡΟΣΤΑΣΙΑ
|
IP50
|
|
Καθαρό βάρος
|
Περίπου 150 γρ
|
4. Στοιχεία MPN55
