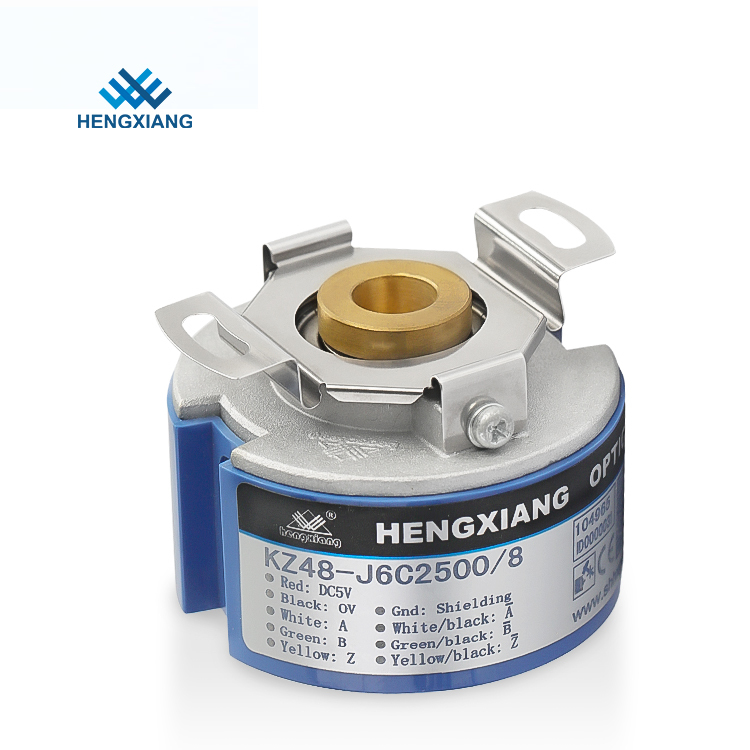

Σειρά HENGXIANG-K48 κοίλου άξονα περιστροφικοί κωδικοποιητές SEB 50-10000P/R
1).Θέματα που χρήζουν προσοχής
Πρέπει να επιλέξετε την τάση τροφοδοσίας: DC5V ή DC8-30V
Πρέπει να επιλέξετε τον αριθμό μοντέλου της πλάκας φύλλου ελατηρίου εάν επιλέξετε τον κωδικοποιητή κοίλου άξονα
Παρακαλούμε ενημερώστε την ταχύτητα του κινητήρα (RPM) που χρησιμοποιείτε πραγματικά
Εάν έχετε άλλες απαιτήσεις, δώστε παραμέτρους λεπτομερειών
2).Σχετικός αριθμός ανταλλακτικού της σειράς K48
K48-J6E2048Q12
K48-J6C2500Q10
K48-J12E2000/4Q8
K48-J12C2500/8Q6
K48-J6E3600B12
K48-J6C1024B10
K48-J12E1200/6B8
K48-J12C1200/8B6
K48-J12E1000/6Q12
K48-J12C1000/16Q10
3).Λεπτομέρειες προδιαγραφών
Είδη | Βασικές παράμετροι |
Μάρκα | HENGXIANG |
Τύπος κωδικοποιητή | Αυξητικός κωδικοποιητής |
ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ | 48 χιλιοστά |
Πάχος | 34 χιλιοστά |
Διάσταση εγκατάστασης | 40mm (ελατήριο πλάκας 48T40) |
Τύπος κοίλου άξονα | μέσα από ευθεία τρύπα |
Διάμετρος κοίλου άξονα | 6 χιλιοστά, 8 χιλιοστά, 10 χιλιοστά, 12 χιλιοστά |
Ανάλυση | 50;60;100;200;256;300;360;500;512;600;720;1000;1024;1200;2000;2048;2500;3600;4096;5000;8192;10000 |
1000/4/6/8;1024/4/6/8;2048/4/6/8;2500/4/6/8;4096/4/6/8;8192/4/6/8;10000/ 6/8 | |
Φάση εξόδου | Φάση A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
Τάση τροφοδοσίας | DC5V ;DC8--30V |
Τύπος εξόδου | Καλώδιο έξω από το πλάι |
Λειτουργία εξόδου | NPN/PNP (Ανοικτή έξοδος συλλέκτη) |
Έξοδος τάσης | |
Έξοδος push-pull | |
γραμμή κίνησης (26LS31) TTL | |
κίνηση γραμμής (DC8-30V) HTL | |
Η φάση TTL(DC5V) ABZ επιστρέφει στη φάση UVW | |
Βαθμός προστασίας | IP40 |
Μήκος καλωδίου | 500 χλστ |
Ρεύμα κατανάλωσης | 100mA ΜΕΓ |
Κορυφαία συχνότητα απόκρισης | 100KHZ |
Επιτρεπόμενος κυματισμός | ≤3%rms |
Τάση Φορτίου | ≤DC30V |
Αντοχή μόνωσης | AC500V 60s |
Αντοχή μόνωσης | 10MΩ |
GND | δεν συνδέεται με τον κωδικοποιητή |
Αναλογία σήμα προς χώρο | 45% έως 55% |
ροπή εκκίνησης | λιγότερο από 9,8 x 10-3Nm |
Intertia στιγμή | λιγότερο από 6,5 x 10-6kg.m2 |
Φορτίο άξονα | Radial 50N;Αξονική 30Ν |
Top REV | 5000 σ.α.λ |
Φέροντας ζωή | 1,5x109στροφές στο ονομαστικό φορτίο (100000 ώρες στις 2500 RPM) |
Θερμοκρασία περιβάλλοντος | Λειτουργία: -20 ~ + 85 ° · Αποθήκευση: - 25 ~ + 90 ° |
Υγρασία περιβάλλοντος | Λειτουργία και αποθήκευση: 35-85% RH (χωρίς συμπύκνωση) |
Δόνηση (αντοχή) | Πλάτος 0,75mm,5-55Hz,2 ώρες για τρεις άξονες ξεχωριστά |
Κάλτσα (αντέχει) | 490 m/s2,11 ms τρεις φορές για την κατεύθυνση X,Y,Z ξεχωριστά |
Υλικό | Από χυτό αλουμίνιο |
Πιστοποίηση | CE |
πακέτο | Κουτί από χαρτόνι |
Καθαρό βάρος | Περίπου 140 γρ (με τη συσκευασία) |
4).FAQ
Ε1: Ποια είναι τα δυνατά μας σημεία;
Α'1:
※Διασφάλιση ποιότητας -- Τα προϊόντα έχουν περάσει τις έγκυρες πιστοποιήσεις CE-ATC, ISO, QMS κ.λπ. από τρίτα ιδρύματα δοκιμών.
※Κορυφαία τεχνολογία -- με νέα τεχνολογία Έρευνας και Ανάπτυξης αισθητήρων υψηλής ακρίβειας και επαγγελματική ομάδα σχεδιασμού, συνεχής βελτίωση της απόδοσης, 21 χρόνια εστίασης στην ποιότητα, 3 πατέντες εφεύρεσης 17 διπλώματα ευρεσιτεχνίας εφαρμογών.
※ Προσαρμοσμένα στα μέτρα σας - Με ώριμη τεχνική ικανότητα και πλούσια εμπειρία ανάπτυξης, μπορούμε να προσαρμόσουμε κωδικοποιητές για διαφορετικές ανάγκες ακριβείας σε διάφορους μηχανολογικούς εξοπλισμούς.
※Αποτελεσματική εξυπηρέτηση - αξιοποιήστε πλήρως τους υπάρχοντες πόρους περιβαλλοντικών πληροφοριών ενοποιημένος σχεδιασμός, ενοποιημένες προδιαγραφές, ενοποιημένη κατασκευή, εξοικονόμηση χρόνου και αποτελεσματικότητα.
Ε2: Τι μπορούμε να κάνουμε για εσάς;
A2: Μπορούμε να σας παρέχουμε υπηρεσίες στον τομέα των βιομηχανιών ανελκυστήρων, κινητήρα, CNC, κλωστοϋφαντουργίας, ρομπότ, αιολικής ενέργειας, ιατρικής, εξοπλισμού γραμμής συναρμολόγησης και άλλων βιομηχανιών τεχνολογίας αυτοματισμού.
Ε3: Πώς να επιλέξετε ένα σωστό μοντέλο κωδικοποιητή;
A3: Ένα σωστό μοντέλο κωδικοποιητή βασίζεται σε διαφορετικές εφαρμογές και παραμέτρους, μπορείτε να επικοινωνήσετε μαζί μας για τεχνική υποστήριξη εάν έχετε οποιοδήποτε ερώτημα.
Ε4: Προσφέρετε τεχνική υποστήριξη;
A4: Ναι, έχουμε επαγγελματία τεχνικό που μπορεί να λύσει όλες τις αμφιβολίες σας.
5).Κύκλωμα σήματος κωδικοποιητή
1. Ο ανοιχτός συλλέκτης NPN -- Ο ανοιχτός συλλέκτης NPN (NPN) είναι μια διεπαφή που βασίζεται σε ένα κύκλωμα εξόδου με ένα τρανζίστορ NPN.
Ένας ανοιχτός συλλέκτης είναι η μη συνδεδεμένη σύνδεση συλλέκτη ενός τρανζίστορ NPN, του οποίου ο πομπός είναι συνδεδεμένος στη γείωση και του οποίου ο συλλέκτης είναι συνδεδεμένος στην έξοδο.
2. Έξοδος PNP
Η έξοδος PNP είναι μια διεπαφή που βασίζεται σε ένα κύκλωμα εξόδου με ένα τρανζίστορ PNP.
3. Έξοδος Push-Pull (HTL)
Το High Voltage Transistor Logic λειτουργεί με τροφοδοσία τάσης στην περιοχή 10 και 30 V DC, με τα 24 V DC να είναι τα πιο συνηθισμένα.
Το "Low" ορίζεται ως μια έξοδος μεταξύ 0 V και 3 V και "high" μεταξύ VCC και VCC - 3,5 V.
4. Έξοδος TTL RS-422
Σε μια λογική τρανζίστορ-τρανζίστορ (TTL), τόσο η λογική κατάσταση όσο και η ενίσχυση γίνονται από τρανζίστορ, εξ ου και το όνομα.
Η έξοδος TTL παρέχεται είτε με σταθερή τάση 5 V είτε με μεταβλητή τάση μεταξύ 10 και 32 V. Για αυτό το χαμηλό εύρος ορίζεται ως ≤ 0,4 V και το υψηλό εύρος ως ≥ 2,4 V.
