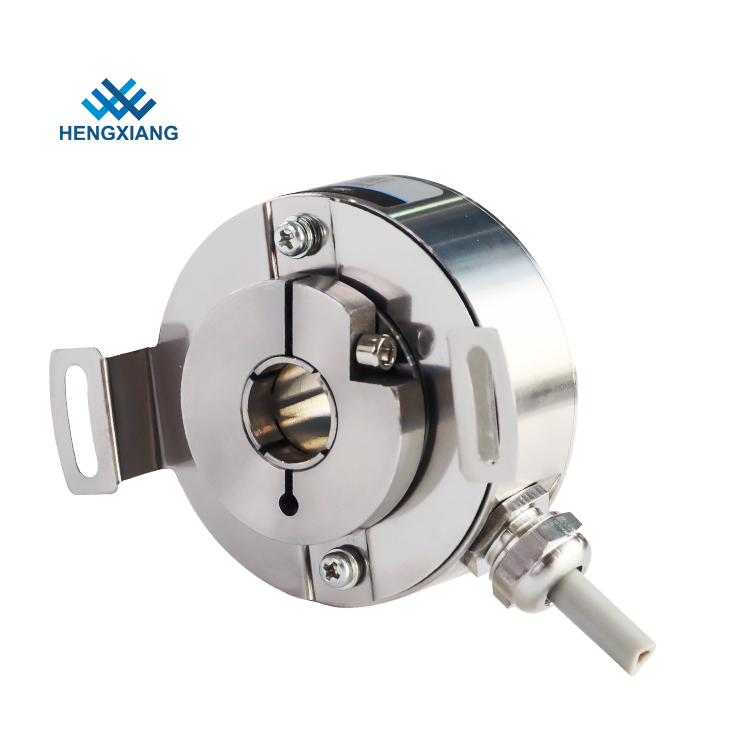

PGK50 επαυξητικός rotarty κωδικοποιητής σερβο μηχανών επιπέδων IP67 προστασίας κωδικοποιητών κωδικοποιητών 1024ppr ανοξείδωτου
Στοιχεία | Βασικές παράμετροι |
Εμπορικό σήμα | HENGXIANG |
Τύπος κωδικοποιητών | Επαυξητικός τύπος |
Εξωτερική διάμετρος | 50mm |
Πάχος | 27mm |
Κοίλος τύπος άξονων | Μέσω του άξονα |
Κοίλη διάμετρος άξονων | 10mm 12mm 14mm 15mm (προαιρετικός) |
Ψήφισμα | 1000 1024 1250 2000 2048 2500 4096 5000 10000 |
Φάση παραγωγής | 1=A+B 2=A+B 3=A+B+Z 4=A+A-+B+B- 6=A+A-+B+B-+Z+Z- 12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W- |
Τάση ανεφοδιασμού | DC5V DC8-30V |
Τύπος εξόδου | Ακτινωτό καλώδιο |
Τρόπος παραγωγής | F=Push-pull C=TTL (DC5V) |
E=HTL (DC8-30V) | |
Ρεύμα κατανάλωσης | 100mA Max 120mA Max |
Τοπ frenquency απάντησης | 100kHZ 500kHZ 600kHZ |
GND | μην συνδεμένος με τον κωδικοποιητή |
Αρχική ροπή | Λιγότερο από 9.8×10-3 N.m |
Στιγμή αδράνειας | Λιγότερο από 6.5×10-6 kg.m2 |
Περιβαλλοντική θερμοκρασία | Λειτουργία: -40~+90℃ (επαναλαμβανόμενο άνεμος καλώδιο: -10℃) Αποθήκευση: -45~+95℃ |
Περιβαλλοντική υγρασία | Λειτουργία και αποθήκευση: 50~85%RH (noncondensing) |
Προστασία | IP67 |
Shell | Ανοξείδωτο |
Πιστοποίηση | CE |
συσκευασία | Κιβώτιο χαρτοκιβωτίων |
Καθαρό βάρος | Περίπου 150g |
Αρχή του κωδικοποιητή
Αποτελέσματα επαυξητικά περιστροφικά κωδικοποιητών ένα συγκεκριμένο ποσό των σφυγμών ανά επανάσταση. Όσο υψηλότερος αυτός ο αριθμός PPR, τόσο μικρότερη η γωνία μεταξύ κάθε σφυγμού. Αυτός ο αριθμός PPR καθορίζεται για τους συνηθισμένους επαυξητικούς κωδικοποιητές. Οι προγραμματίσημοι επαυξητικοί κωδικοποιητές μπορούν να ρυθμίσουν αυτήν την αξία σε έναν επιθυμητό αριθμό από μια αλλαγή λογισμικού.
Σήμερα οι περισσότεροι επαυξητικοί κωδικοποιητές έχουν έναν αντιφατικό (HTL) ή ο οδηγός παραγωγής RS422 (TTL), αυτοί έχει αντικαταστήσει των περισσότερων από τα παλαιότερα κυκλώματα παραγωγής όπως τον ανοικτό συλλέκτη NPN, ανοικτός συλλέκτης PNP, παραγωγή τάσης.
Τα αντιφατικά κυκλώματα (HTL), επίσης γνωστά ως τοτέμ Πολωνός, παρέχουν ένα επίπεδο σημάτων που αντιστοιχεί στην εφαρμοσμένη τάση ανεφοδιασμού. Η τάση ανεφοδιασμού κυμαίνεται χαρακτηριστικά από 8 έως 30 VDC.
Με τις κατάλληλες συνδέσεις που μπορείτε να χρησιμοποιήσετε την αντιφατική διεπαφή για να αντικαταστήσετε τα αληθινά ανοικτά κυκλώματα συλλεκτών με τη χρησιμοποίηση μιας εξωτερικής διόδου που συνδέεται με τέτοιο τρόπο ώστε για να περιορίσει την κατεύθυνση του ρεύματος για τα κυκλώματα RS422 (TTL) παρέχετε ένα σταθερό επίπεδο σημάτων 5 Β που δεν εξαρτάται από την τάση ανεφοδιασμού. Δύο σειρές τάσης ανεφοδιασμού μπορούν να επιλεχτούν: Από 4,75 έως 5,5 VDC (μπορεί να χρησιμοποιηθεί για να αντικαταστήσει τους ανοικτούς οδηγούς παραγωγής συλλεκτών) ή από 8 έως 30 VDC. Η χρησιμοποίηση του διαφορικού κάνει σήμα ότι η παραγωγή συμμορφώνεται πλήρως στα πρότυπα RS422.
Ημερομηνία παραγωγής
1. για 1-10 δείγματα: 3-5 εργάσιμες ημέρες
2. για τη μαζική παραγωγή 20-50: 7-10 εργάσιμες ημέρες
3. για άνω των 100pcs, παραγωγή θα συζητηθούν με τους πελάτες και το σκάφος εγκαίρως
Όροι πληρωμής:
1. T/T, Δυτική Ένωση, πιστωτική κάρτα, Paypal, κ.λπ.
2. 3-5 εργάσιμες ημέρες μετά από την πληρωμή λαμβανόμενη
3. Οι κωδικοποιητές θα είναι σταλμένοι μιά φορά έτοιμοι
Αποστολή
Τα αγαθά μπορούν σταλμένος μέσω TNT, της Fedex, του UPS, DHL, του EMS, κ.λπ.
Θα μπορούσατε να επιλέξετε το σαφή σύμφωνα με τις απαιτήσεις σας εάν συλλέκτης φορτίου
Εάν δεν έχετε οποιοδήποτε απολογισμό αγγελιαφόρων, θα ελέγξουμε και θα βρούμε έναν φτηνότερο και μια ασφάλεια σαφείς για σας.
Το εργοστάσιό μας έχει την έκπτωση 30% με την περισσότερη επιχείρηση αγγελιαφόρων, έτσι η τιμή θα μπορούσε να είναι όσο το δυνατόν φτηνότερη.
Περισσότερες πληροφορίες
Εάν ψάχνετε περισσότερες πληροφορίες για το εργοστάσιό μας ή για τα προϊόντα μας, παρακαλώ μας ελάτε σε επαφή με ή μας στείλετε μήνυμα με το ηλεκτρονικό ταχυδρομείο αυτή τη στιγμή, θα απαντήσουμε εσείς το συντομότερο δυνατό.
