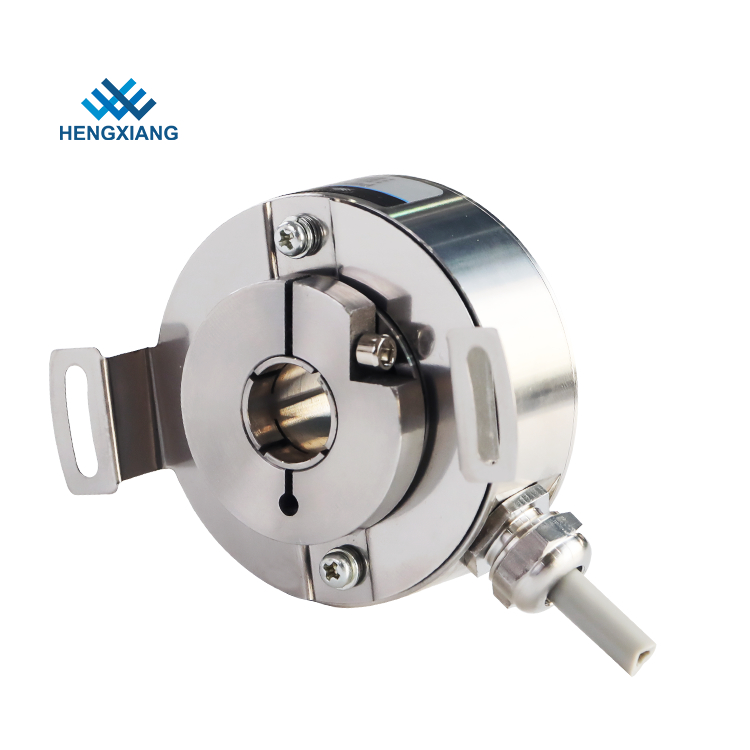

Ανοξείδωτου κοίλος έλεγχος αυτοματοποίησης κωδικοποιητών PGK50 Ip67 άξονων επαυξητικός

Ένας κοίλος κωδικοποιητής άξονων, αποκαλούμενος επίσης περιστροφικό κωδικοποιητή, είναι μια ηλεκτρομηχανική συσκευή που μετατρέπει τη γωνιακή θέση ή την κίνηση ενός άξονα ή ενός άξονα σε έναν αναλογικό ή ψηφιακό κώδικα.

Υπάρχουν δύο κύριοι τύποι: απόλυτος και επαυξητικός (σχετικός).

Η παραγωγή των απόλυτων κωδικοποιητών δείχνει τη τρέχουσα θέση του άξονα, που κάνει τους τους μετατροπείς γωνίας.

Η παραγωγή των επαυξητικών κωδικοποιητών παρέχει τις πληροφορίες για την κίνηση του άξονα, ο οποίος χαρακτηριστικά περαιτέρω υποβάλλεται σε επεξεργασία αλλού στις πληροφορίες όπως η ταχύτητα, η απόσταση και η θέση.

Βαθμός προστασίας

IP67

Φάση παραγωγής

φάση ±ABUVW

Εφαρμογή

Βιομηχανία κλωστοϋφαντουργίας, μηχανές, μηχανές συσκευασίας, βιομηχανικές γραμμές και ακόμη και στις βιομηχανίες χαμηλής θερμοκρασίας.

Κύκλωμα σημάτων του κωδικοποιητή

1. Ο ανοικτός συλλέκτης NPN -- Ο ανοικτός συλλέκτης NPN (NPN) είναι μια διεπαφή βασισμένη σε ένα κύκλωμα παραγωγής με μια κρυσταλλολυχνία NPN.

Ένας ανοικτός συλλέκτης είναι η αποσυνδεμένη σύνδεση συλλεκτών μιας κρυσταλλολυχνίας NPN, ο της οποίας εκπομπός συνδέεται με τη γη και ο της οποίας συλλέκτης συνδέεται με την παραγωγή.

2. Παραγωγή PNP

Η παραγωγή PNP είναι μια διεπαφή βασισμένη σε ένα κύκλωμα παραγωγής με μια κρυσταλλολυχνία PNP.

3. Αντιφατική παραγωγή (HTL)

Οι λειτουργίες λογικής κρυσταλλολυχνιών υψηλής τάσης με μια τάση παρέχουν στο συνεχές ρεύμα Β σειράς 10 και 30, το συνεχές ρεύμα 24 Β που είναι οι πιό συνηθισμένες.

«Χαμηλός» ορίζεται ως μια παραγωγή μεταξύ 0 Β και 3 Β και «υψηλός» όπως μεταξύ VCC και VCC - 3,5 V.

4. Παραγωγή TTL rs-422

Σε μια λογική κρυσταλλολυχνία-κρυσταλλολυχνιών (TTL), και η λογική θέση και η ενίσχυση γίνονται από τις κρυσταλλολυχνίες, ως εκ τούτου το όνομα.

Η παραγωγή TTL παρέχεται είτε μια σταθερή τάση 5 Β είτε μια μεταβλητή τάση μεταξύ 10 και 32 V. Για αυτό η χαμηλή σειρά ορίζεται ως το ≤ 0,4 Β και η υψηλή σειρά ως ≥ 2,4 V.
