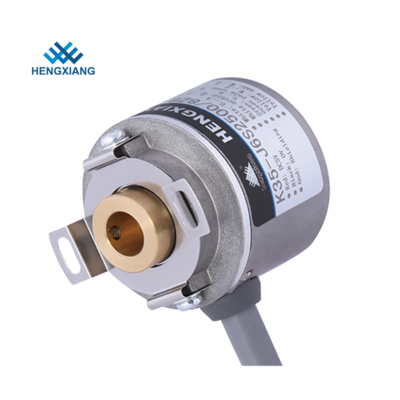

5000ppr 8mm κοίλος άξονας HTL TTL οπτικός αυξητικός περιστροφικός κωδικοποιητής push pull IP50
1. Χαρακτηριστικό: Σταδιακή κωδικοποιητής, περιστροφικός κοίλος άξοναςκωδικοποιητής,
2. Εφαρμογή: Servo μοτέρ,βιομηχανία κλωστοϋφαντουργίας και άλλους βιομηχανικούς αυτοματισμούς.
3. Σημαντικές παράμετροι:Διαμπερής/τυφλή τρύπα,IP50,Σήμα UVW
Εφαρμογή:
Ο αυξητικός κωδικοποιητής χρησιμοποιείται κυρίως σε εργαλειομηχανές και αξεσουάρ μηχανημάτων CNC, ρομπότ, μηχανές αυτόματης συναρμολόγησης, αυτόματες γραμμές παραγωγής, ανελκυστήρες, μηχανήματα κλωστοϋφαντουργίας, ραπτομηχανές, μηχανήματα συσκευασίας (σταθερό μήκος), μηχανήματα εκτύπωσης (συγχρονισμός), μηχανήματα επεξεργασίας ξύλου, πλαστικά μηχανήματα ( σταθερός αριθμός), μηχανήματα από καουτσούκ και πλαστικό, όργανα χαρτογράφησης, γωνιόμετρα, ραντάρ θεραπευτών κ.λπ.
Είδη
|
Βασικές παράμετροι
|
Μάρκα
|
HENGXIANG
|
Τύπος κωδικοποιητή
|
Αυξητικός κωδικοποιητής
|
ΕΞΩΤΕΡΙΚΗ ΔΙΑΜΕΤΡΟΣ
|
35 mm
|
Πάχος
|
35 mm
|
Διάσταση εγκατάστασης
|
40mm (ελατήριο πλάκας 35T40);29mm (35T29)
|
Τύπος κοίλου άξονα
|
τυφλή τρύπα
|
Διάμετρος κοίλου άξονα
|
6mm, 8mm, 10mm
|
Ανάλυση
|
30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000; 2048;2500;4096, 5000
|
1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2000/4;2000/6;2000/8; 2048/4 ;2048/6 ; 2048/8;2500/4;2500/6; 2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8
|
Φάση εξόδου
|
Φάση A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
|
Τάση τροφοδοσίας
|
DC5V & DC8--30V
|
Τύπος εξόδου
|
Καλώδιο έξω από το πλάι
|
Λειτουργία εξόδου
|
NPN/PNP (Ανοικτή έξοδος συλλέκτη)
|
Έξοδος τάσης
|
Έξοδος push-pull
|
γραμμή κίνησης (26LS31) TTL
|
κίνηση γραμμής (DC8-30V) HTL
|
Η φάση TTL(DC5V) ABZ επιστρέφει στη φάση UVW
|
Βαθμός προστασίας
|
IP50
|
Μήκος καλωδίου
|
500 χλστ
|
Ρεύμα κατανάλωσης
|
100mA ΜΕΓ
|
Κορυφαία συχνότητα απόκρισης
|
300KHZ
|
Επιτρεπόμενος κυματισμός
|
≤3%rms
|
Τάση Φορτίου
|
≤DC30V
|
Αντοχή μόνωσης
|
AC500V 60s
|
Αντοχή μόνωσης
|
10MΩ
|
GND
|
δεν συνδέεται με τον κωδικοποιητή
|
Αναλογία σήμα προς χώρο
|
45% έως 55%
|
ροπή εκκίνησης
|
λιγότερο από 5,9 x 10-3 Nm
|
Intertia στιγμή
|
λιγότερο από 1x 10-6kg.m2
|
Φορτίο άξονα
|
Radial 30N;Αξονική 20Ν
|
Top REV
|
5000 σ.α.λ
|
Φέροντας ζωή
|
1,5x109 στροφές σε ονομαστικό φορτίο (100000 ώρες στις 2500 RPM)
|
Θερμοκρασία περιβάλλοντος
|
Λειτουργία: -20 ~ + 80 ° · Αποθήκευση: - 25 ~ + 90 °
|
Υγρασία περιβάλλοντος
|
Λειτουργία και αποθήκευση: 35-85% RH (χωρίς συμπύκνωση)
|
Δόνηση (αντοχή)
|
Πλάτος 0,75mm,5-55Hz,2 ώρες για τρεις άξονες ξεχωριστά
|
Κάλτσα (αντέχει)
|
490m/s2,11 ms τρεις φορές για κατεύθυνση X,Y,Z ξεχωριστά
|
Υλικό κελύφους
|
Από χυτό αλουμίνιο
|
Πιστοποίηση
|
CE
|
πακέτο
|
Κουτί από χαρτόνι
|
Καθαρό βάρος
|
Περίπου 100 γρ (με τη συσκευασία)
|
|
|
|
Σχετικός αριθμός ανταλλακτικού κωδικοποιητή K35
K35-J12C1000/4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500/8
K35-J12E2500/6
K35-J4E1200
K35-J3V720
K35-J12C1024/8 DC5V
K35-J3NH1000
Η ShanghaiHengxiangOptical Electronics Co., Ltd, που βρίσκεται στη Σαγκάη, μια διεθνή πόλη της Κίνας, που ιδρύθηκε το 2001, είναι μια επαγγελματική εταιρεία κατασκευής υψηλής τεχνολογίας, που παρέχει έρευνα και κατασκευή, οντότητα που ενσωματώνει οπτικό, μηχανικό και ηλεκτρονικό σχεδιασμό.Τώρα έχουμε ολοκληρώσει την αρχική διοχέτευση της κατασκευής κωδικοποιητή.Μετά από ανάπτυξη πολλών ετών, οι περιστροφικοί κωδικοποιητές έχουν τώρα 10 σειρές και πάνω από 100 είδη, και οι δύο πωλούνται ευρέως σε όλο τον κόσμο.Οι περιστροφικοί κωδικοποιητές μας χρησιμοποιούνται ευρέως για τον τομέα αυτοματισμού, όπως εξοπλισμός γραφείου, εξοπλισμός διατήρησης νερού, Ηλεκτρικός εξοπλισμός, μηχανήματα κλωστοϋφαντουργίας, ξυλουργικές μηχανές, μηχανήματα έγχυσης, εξοπλισμός βουλκανισμού, ιατρικές συσκευές, μηχανή CNC, μεταλλουργική μηχανή, μηχανήματα εκτύπωσης, μηχανήματα ελέγχου, Σερβοκινητήρας, μηχανή συσκευασίας, κ.λπ., και έχει κερδίσει την εμπιστοσύνη και την υψηλή φήμη από τους πελάτες.Ο κωδικοποιητής μάρκας "HengXiang", διαθέτει Πιστοποιητικό Συστήματος Διαχείρισης Ποιότητας ISO9001:2000 και Πιστοποίηση CE, επιπλέον, έχουμε τις δικές μας ευρεσιτεχνίες εφευρέσεων πέντε και διπλώματα ευρεσιτεχνίας μοντέλου χρησιμότητας πέντε, πέρασε επίσης το έργο Σαγκάης Νέας και υψηλής τεχνολογίας Achievements Transformation.Στόχος μας: Ικανοποίηση των Απαιτήσεων του Πελάτη, Δημιουργία Κοινωνικής Αξίας, Εξυπηρέτηση Πελατών με προσοχή και Επίτευξη win-win.Ειλικρινά καλωσορίζουμε όλους τους πελάτες να επισκεφθούν την εταιρεία μας, να αναθεωρήσουν και να προσαρμόσουν τα προϊόντα της μάρκας "HengXiang".
Ε: Ποιο είναι το MOQ σας;
Α: 1 τεμ
Ε: Πώς να παραγγείλετε τον κωδικοποιητή σας;
Α: Επικοινωνήστε μαζί μας ή στείλτε μας email, θα σας απαντήσουμε το συντομότερο δυνατό.
Ε: Είστε εργοστάσιο ή εμπορική εταιρεία;
Α: είμαστε 100% εργοστάσιο με το εμπορικό σήμα μας.
Ε: Ποια είναι η επωνυμία σας;
Α: HENGXIANG
Ε: Μπορείτε να στείλετε το προϊόν στη χώρα μας;
Α: Ναι, ενημερώστε τον προορισμό και τον ταχυδρομικό σας κώδικα, θα ελέγξουμε αμέσως το κόστος μεταφοράς για εσάς.
Ε: Πώς να λάβετε την πιο πρόσφατη τιμή;
Α: Επικοινωνήστε μαζί μας και πείτε μου την επιλογή μοντέλου κωδικοποιητή.
Ε: Πώς να επιλέξετε ένα σωστό μοντέλο κωδικοποιητή;
Α: Ένα σωστό μοντέλο κωδικοποιητή βασίζεται σε διαφορετικές εφαρμογές και παραμέτρους, θα μπορούσατε να επικοινωνήσετε μαζί μας για τεχνική υποστήριξη εάν έχετε οποιοδήποτε ερώτημα.
Ε: Προσφέρετε τεχνική υποστήριξη;
Α: Ναι, έχουμε επαγγελματία τεχνικό που μπορεί να λύσει όλες τις αμφιβολίες σας.
Ε: Μπορείτε να προσφέρετε ένα δείγμα από το εργοστάσιο;
Α: Ναι, μπορεί να παρασχεθεί δείγμα.
Ε: Πώς να πληρώσετε για ένα δείγμα;
Α: Επί του παρόντος, το εργοστάσιό μας δέχεται T/T, πιστωτική κάρτα, Paypal, Western Union ή μετρητά.
Ε: Έχετε κάποια βίντεο με τα προϊόντα σας;
Α: Ναι, μπορείτε να επισκεφτείτε τη σελίδα μας στο YOUTUBE για βίντεο κωδικοποιητή.
Ε: Ποια είναι η πολιτική εγγύησης του προϊόντος κωδικοποιητή σας;
Α: 1 έτος εγγύηση ποιότητας και δια βίου τεχνική υποστήριξη.
Ε: Πού μπορώ να κατεβάσω τον κατάλογο ή το φύλλο δεδομένων του κωδικοποιητή;
Α: Μπορείτε να επισκεφτείτε την επίσημη ιστοσελίδα μας ή να μας στείλετε email απευθείας στα πιο πρόσφατα αρχεία.
Ε: Ποιες παράμετροι ζητούνται πριν παραγγείλετε έναν κωδικοποιητή;
Α: Θα πρέπει να λάβετε ορισμένες βασικές παραμέτρους πριν ξεκινήσετε την παραγγελία.Όπως διαστάσεις εγκατάστασης, αναλύσεις, σήμα κυκλώματος, τάση τροφοδοσίας κ.λπ.
Εάν έχετε οποιαδήποτε αμφιβολία σχετικά με την επιλογή του μοντέλου, μπορείτε να επικοινωνήσετε μαζί μας για περισσότερη βοήθεια.
